Размещение на участке |
||||
|

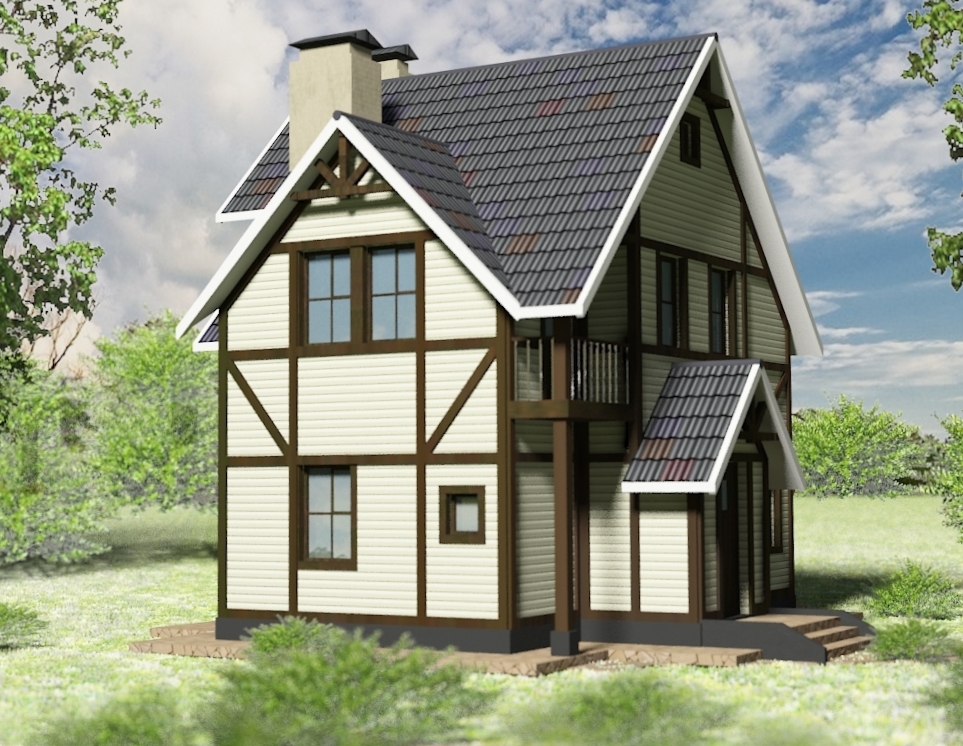

Проект Истра-95 займёт немного места
на участке, его габариты - 9,9 м на 7,5 м. Устройство входа позволяет
разместить его на участке как фронтальным фасадом к улице, так и одним
из боковых фасадов. При самостоятельной
посадке здания на участке следует руководствоваться действующими
на территории Украины нормами.
|
||||
|
Особенности проекта
|
||||
| Проект Истра-95 - это экономичный
дом, в котором применены такие принципы: 1. компактность планировок - помещения этажей плотно "посажены" вокруг лестницы, без коридоров; 2. экономичность в устройстве проёмов стен - площадь окон подобрана со степенью освещённости помещений в 1:8 - 1:10 (отношение площади окон к площади пола); 3. экономичность стеновой конструкции; это многохслойная стена каркасной конструкции (деревянный каркас, наружная обшивка сайдингом, внутренняя обшивка гипсокартоном и слой утепления), где каждый из материалов наилучшим образом играет свою роль - каркас выполняется из деревянного бруса, утепление - из базальтовой ваты; 4. возможность автономного функционирования в условиях отсутствия электричества; для реализации такой возможности на чердаке есть достаточно места и для расширительного бачка системы отопления, и для водонапорного бака (для создания напора воды в водопроводной системе); это даёт возможность (при наличии соответствующего отопительного котла) устройства системы отопления гравитационного типа, которая не требует электропитания для циркуляции теплоносителя в системе и безнасосного давления воды в системе водопровода. |
||||
|
||||
|
||||
|
||||
|
Конструкции здания
|
||||
|

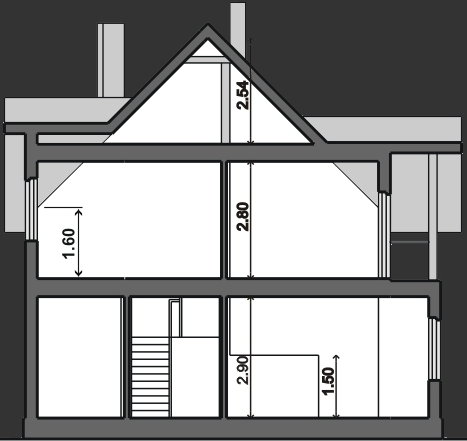

Фундаменты дома - столбчатые железобетонные, перекрытия
над 1м этажом и чердачное - по деревянным балкам со звукоизоляцией или
утеплением между ними, лестничный марш - деревянные косоуры и ступени,
кровля - деревянные стропила с покрытием из легких листовых материалов
(полосовая битумная черепица или металлочерепица). Конструктивная схема
здания проста и не требует знания сложных приёмов строительства. На
мансардных участках кровли, там, где кровля отделяет помещения спален
от улицы, в конструкции кровельного "пирога" наряду с тепло-
и пароизоляцией предусмотрена звукоизоляция для предотвращения звукового
воздействия дождя. |
||||
|
Отделка |
||||

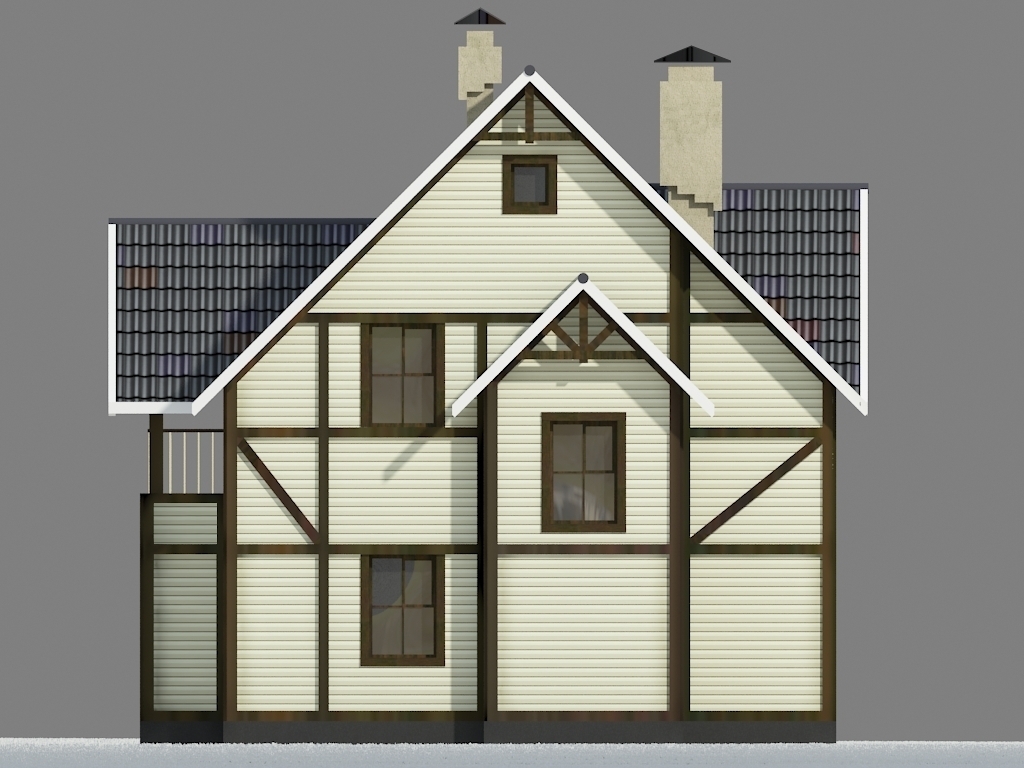

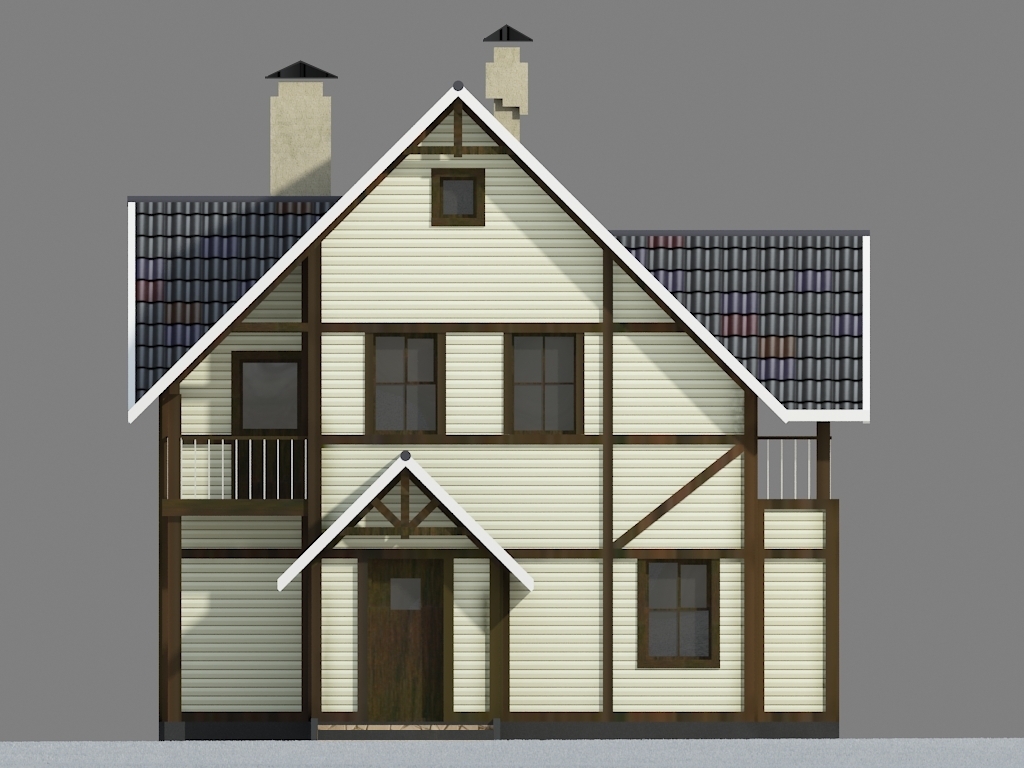

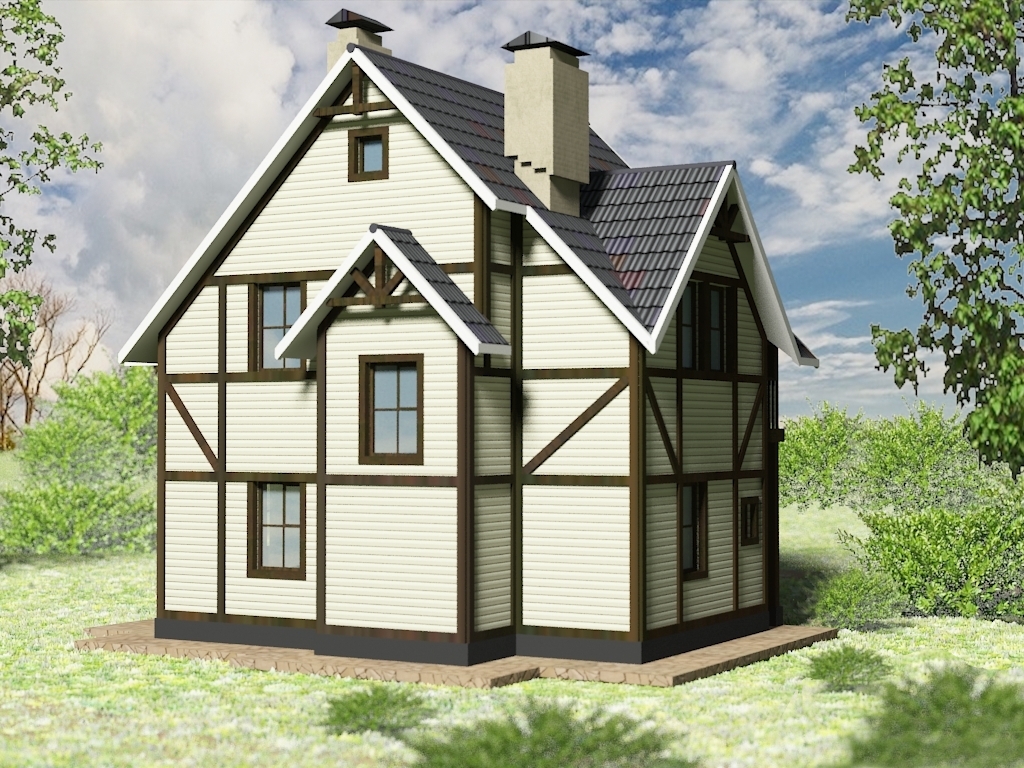

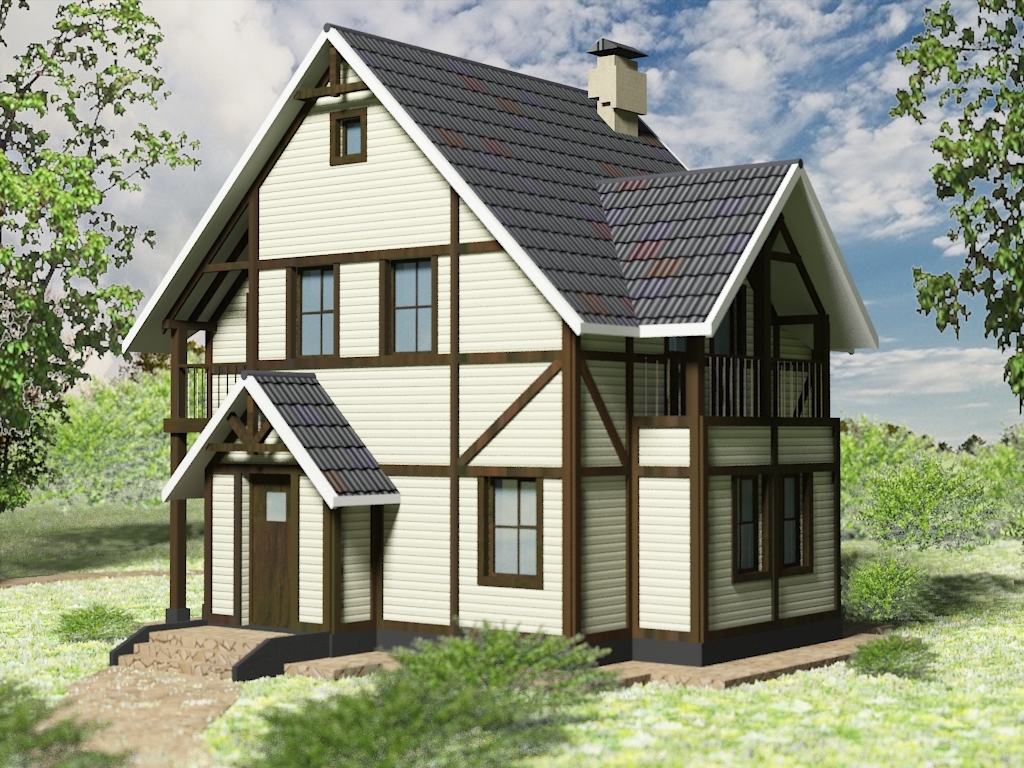

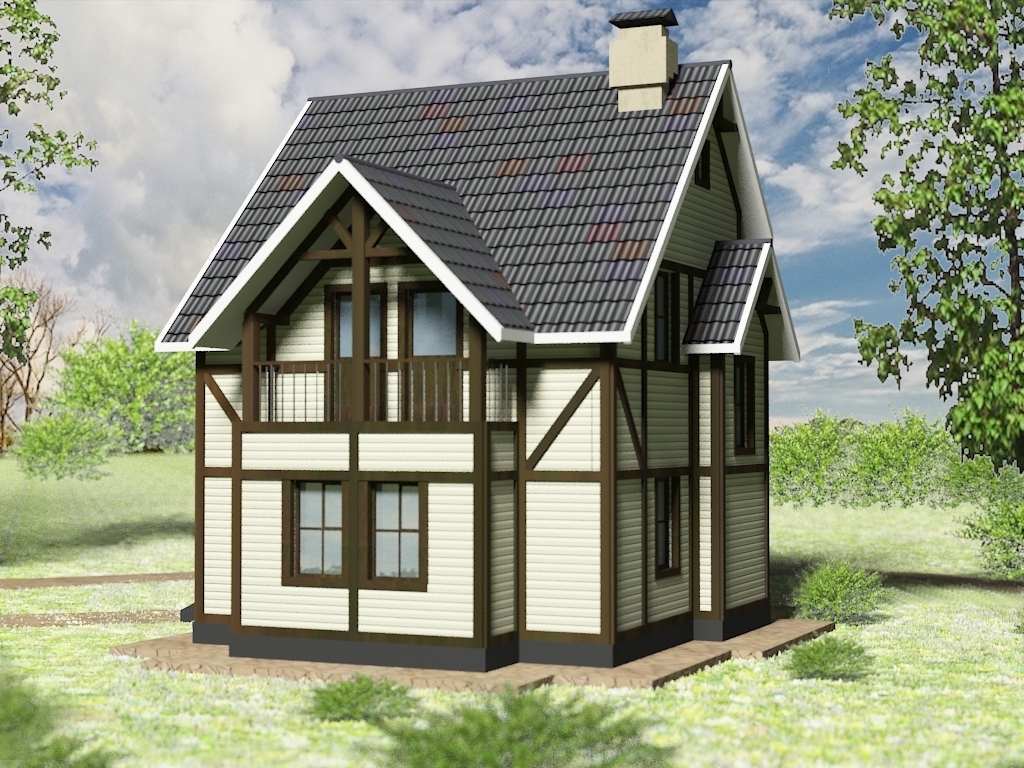

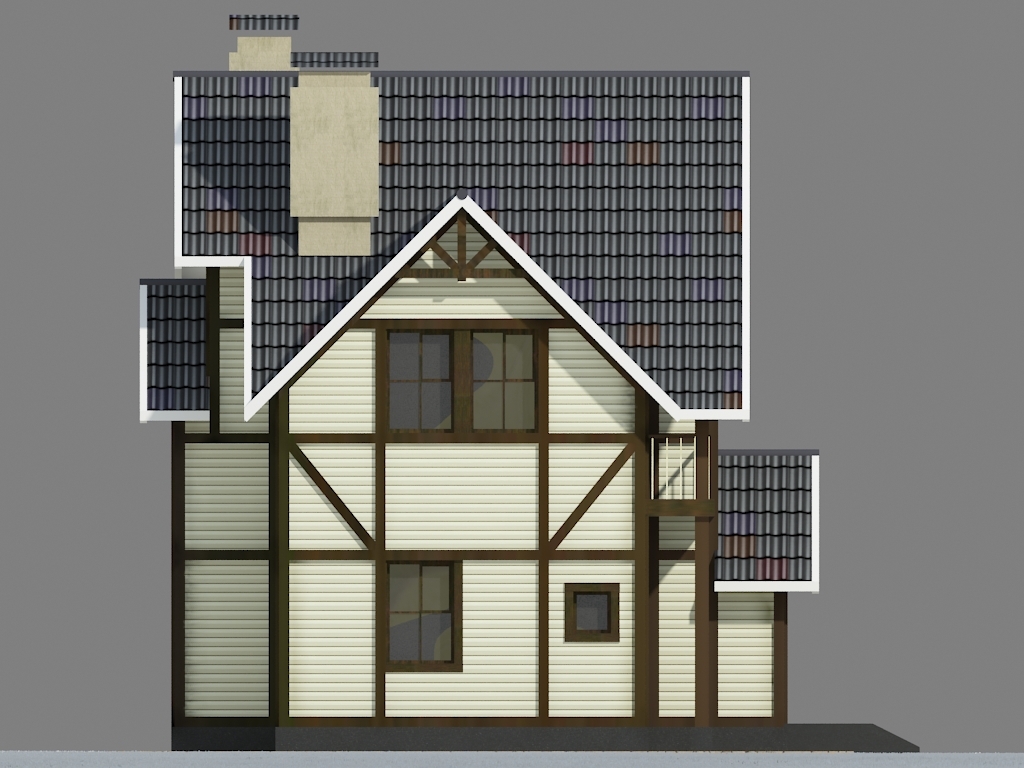

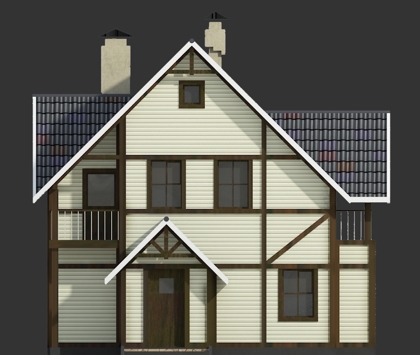

Фасад здания имеет небольшой цоколь,
облицованный плитами природного камня, выше цоколя - облицовочный

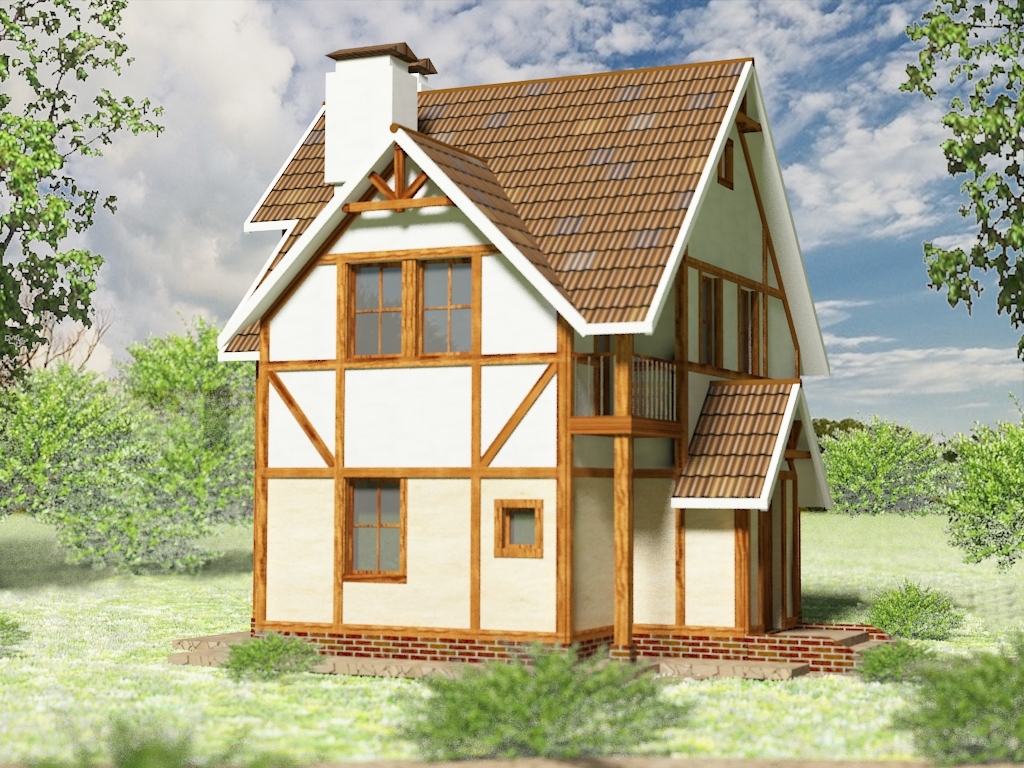

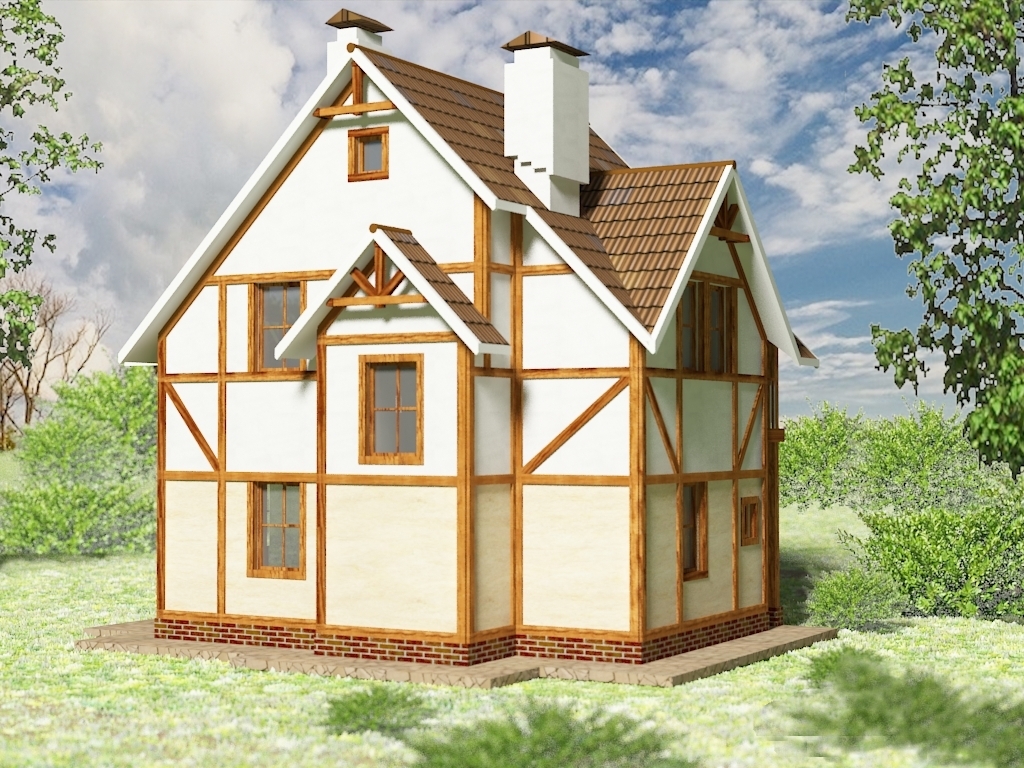

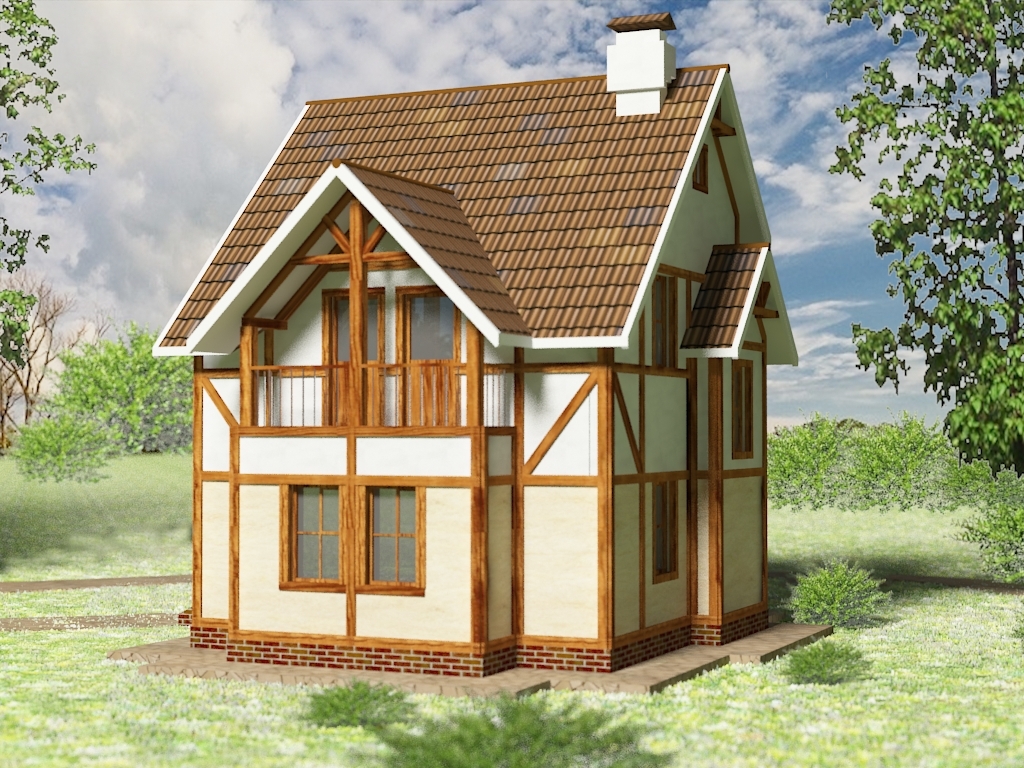

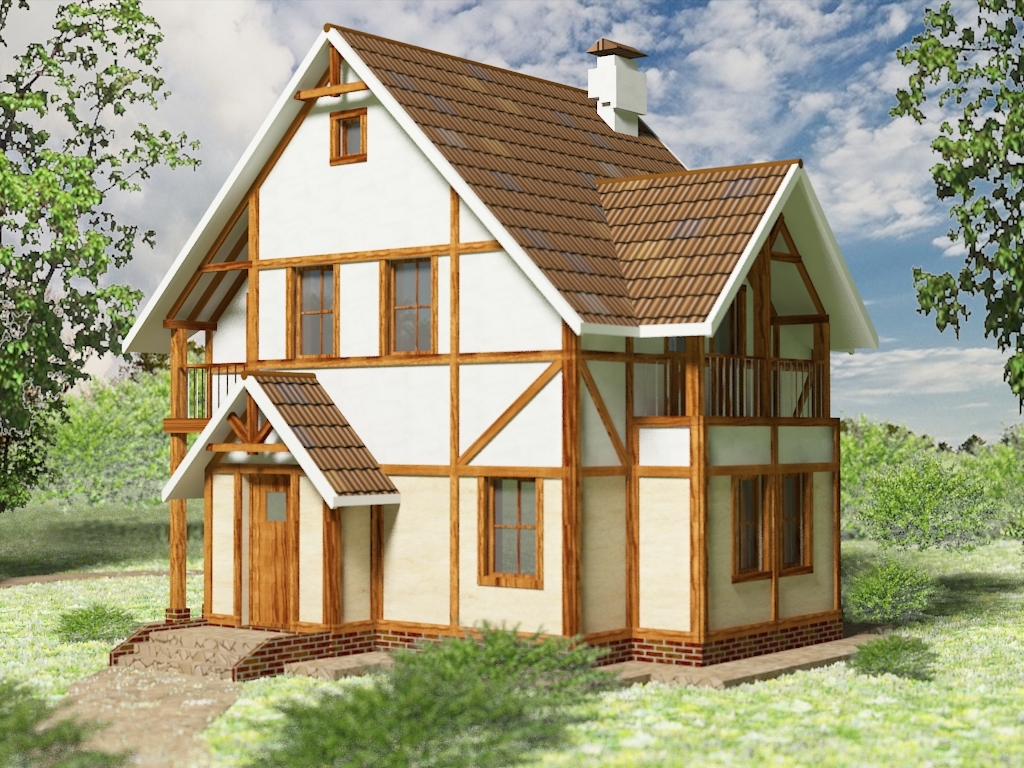

сайдингом или оштукатуренными плитами OSB (см. варианты
отделки фасадов).
|
||||
|
Рабочая документация проекта. Характеристики |
||||
Архитектурный и Конструктивный разделы проекта дают всю необходимую информацию для строительства коробки здания, Инженерные же решения по водопроводу и канализации принципиально решены и даны в Архитектурном разделе. Здесь предусмотрено всё необходимое для работы этих систем, даны решения по размещению приборов и стояков. Также в Архитектурном разделе решено устройство вентиляции помещений, для этого в стенах предусмотрены необходимые каналы. В тех. помещении топочной размещаются инженерные устройства систем водопровода и канализации. Во всех санузлах дома санитарные приборы установлены в соответствии с нормами, что позволяет их эксплуатировать в течение длительного срока без необходимости прочистки отводящих канализационных сетей. Для работы котлов в топочной предусмотрены необходимые дымовые и вентиляционные каналы, на этажах полы сделаны с расчетом на закладку труб радиаторного отопления и подогрева полов при желании. При доработке проекта инженерных систем с участием фирмы - установщика и конкретизацией пожеланий заказчика станет возможной детальная проработка этих систем. Рабочая документация проекта содержит конкретную информацию по всем узлам конструкций дома, его теплосберегающим мероприятиям и гидроизоляции. Высокая степень детализации решений делает возможным полный контроль за ведением строительных работ, что вместе с авторским надзором даст в результате отличное качество всех без исключения элементов здания. Срок эксплуатации здания до капитального ремонта - 50 лет, срок службы несущих конструкций - неограничен. |
||||

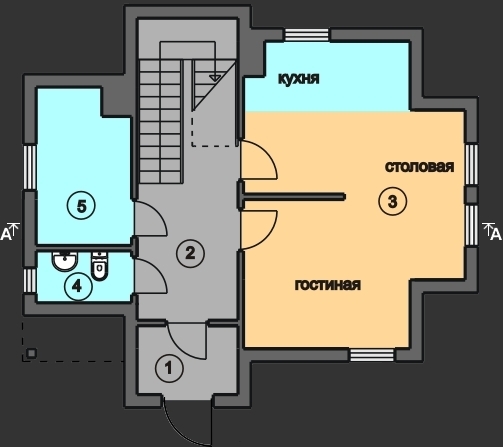

| 1 | тамбур |
3,3
|
| 2 | прихожая |
14,5
|
|
3
|
кухня столовая гостиная |
28,4
|
| 4 | санузел |
2,4
|
| 5 | топочная |
6,6
|

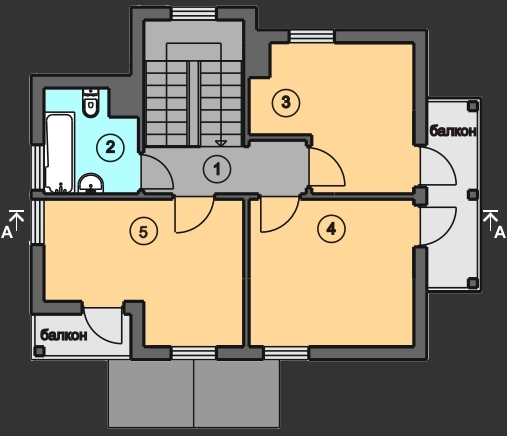

| 1 | коридор |
3,8
|
| 2 | санузел |
4,3
|
| 3 | спальня 1 |
9,9
|
| 4 | спальня 2 |
11,8
|
| 5 | спальня 3 |
12,1
|
